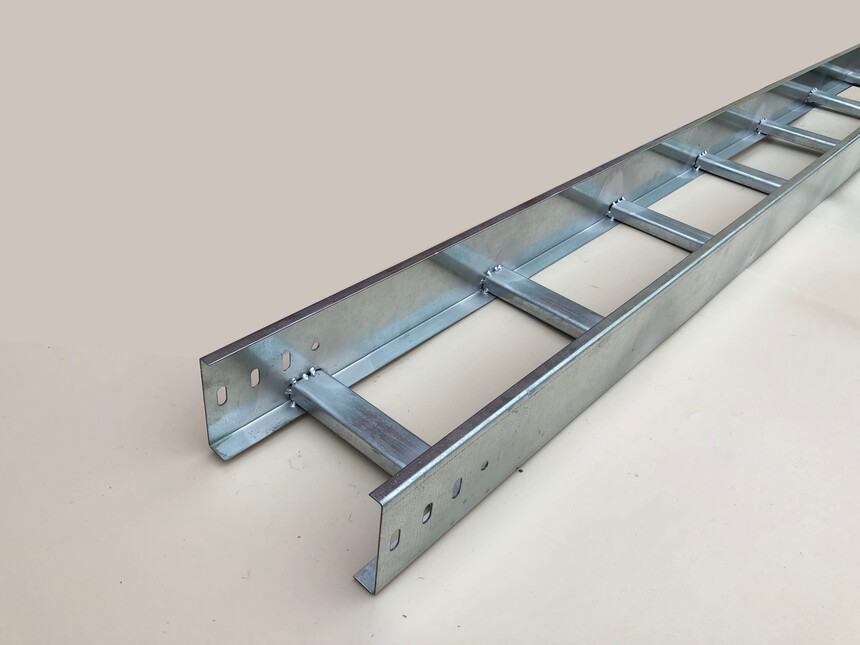

云南2024年澳门开彩结果历史记录厂家分享梯式桥架生产工艺详解时间：2024-07-22 梯式桥架作为电缆管理系统中的重要组成部分，广泛应用于电力、通信、石化、冶金等领域，其生产工艺的精细度和规范性直接影响到产品的质量和性能。本文将从原材料选择、生产加工、组装焊接到表面处理等方面，详细阐述梯式桥架的生产工艺。
一、原材料选择梯式桥架的原材料选择至关重要，常见的材质包括钢制、铝合金和玻璃钢等。不同材质的桥架具有不同的特性，如钢制桥架强度高、承载能力强，铝合金桥架重量轻、耐腐蚀性好，而玻璃钢桥架则具有优良的绝缘性能和耐腐蚀性能。根据订单需求和项目环境，选择合适的材质是生产的第一步。 在选材时，还需考虑板材的厚度和规格。根据JB/T10216-2013《电控配电用电缆桥架》标准，不同宽度的桥架对应不同的板材厚度要求。例如，当桥架宽度在150mm至300mm之间时，桥架厚度需达到1.2mm；当宽度在300mm至500mm之间时，桥架厚度需达到1.5mm，以此类推。 二、生产加工梯式桥架的生产并不是一体成型的，而是将梯帮（或称梯边）和梯棍（或称梯称）单独生产。生产加工过程主要包括开料、冲孔、折边成型等工序。
三、组装焊接经过生产加工后的梯帮和梯棍需要进行组装和焊接。组装时，根据设计图纸将梯帮和梯棍按照规定的间距排列整齐，并使用连接片或螺栓进行固定。 焊接是梯式桥架生产中的关键工序之一。焊接质量直接影响桥架的承载能力和使用寿命。在焊接过程中，需要控制焊接电流、电压和焊接速度等参数，确保焊缝质量符合标准要求。同时，还需要对焊接部位进行清理和打磨，去除焊渣和毛刺等缺陷。 根据JB/T10216-2013标准，梯架的横档中心距不应大于300mm，横档与电缆接触面宽度不宜小于25mm。在焊接过程中，需要严格按照设计要求进行测量和定位，确保桥架结构的稳定性和安全性。 四、表面处理表面处理是梯式桥架生产中的最后一道工序。表面处理的主要目的是提高桥架的耐腐蚀性和美观性。常见的表面处理方法包括热镀锌、喷涂粉末等。 热镀锌是将桥架浸入熔融的锌液中，使锌层与桥架表面形成牢固的结合层。热镀锌后的桥架具有良好的耐腐蚀性和美观性，能够有效延长使用寿命。喷涂粉末则是将粉末涂料喷涂在桥架表面，形成一层保护膜。喷涂粉末后的桥架同样具有优良的耐腐蚀性和美观性。 五、检验与包装生产完成的梯式桥架需要经过严格的检验流程，包括外观检查、尺寸测量、性能测试等。检验合格后，进行包装处理以防止在运输和储存过程中受到损坏。包装时需要注意保护桥架表面不受划伤和碰撞，并标注好产品型号、规格和数量等信息以便后续使用和管理。 综上所述，梯式桥架的生产工艺涉及原材料选择、生产加工、组装焊接、表面处理和检验包装等多个环节。每个环节都需要严格控制质量和技术要求，以确保生产出的桥架产品符合标准要求和客户需求。 |
